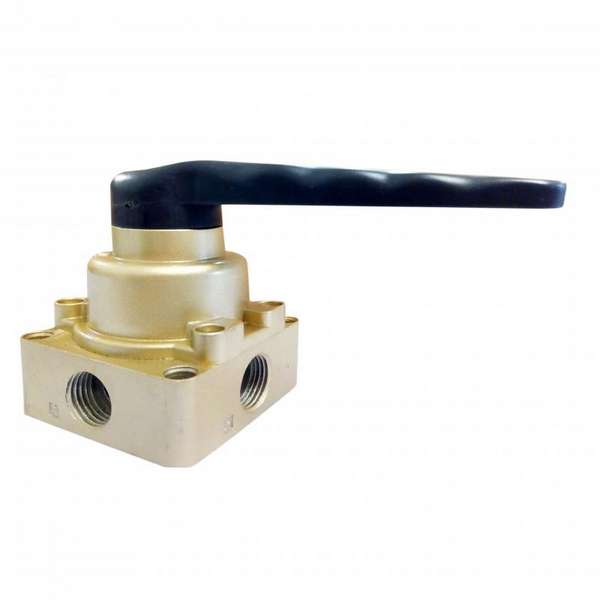

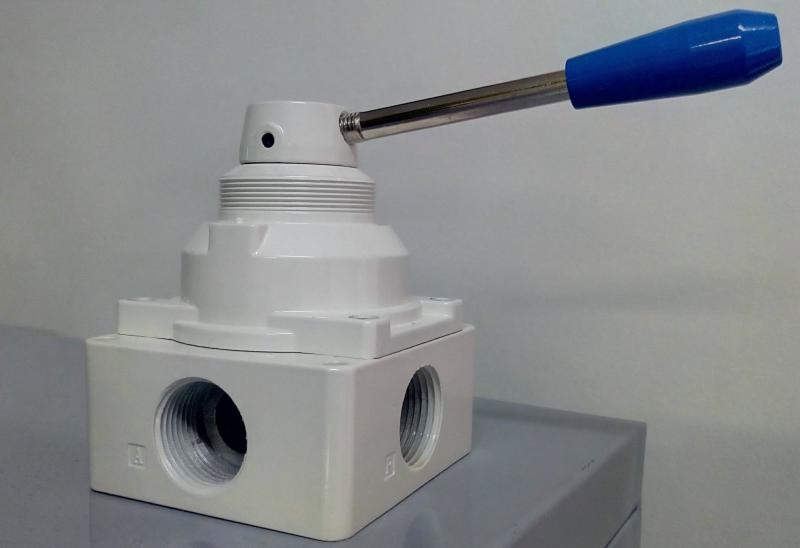

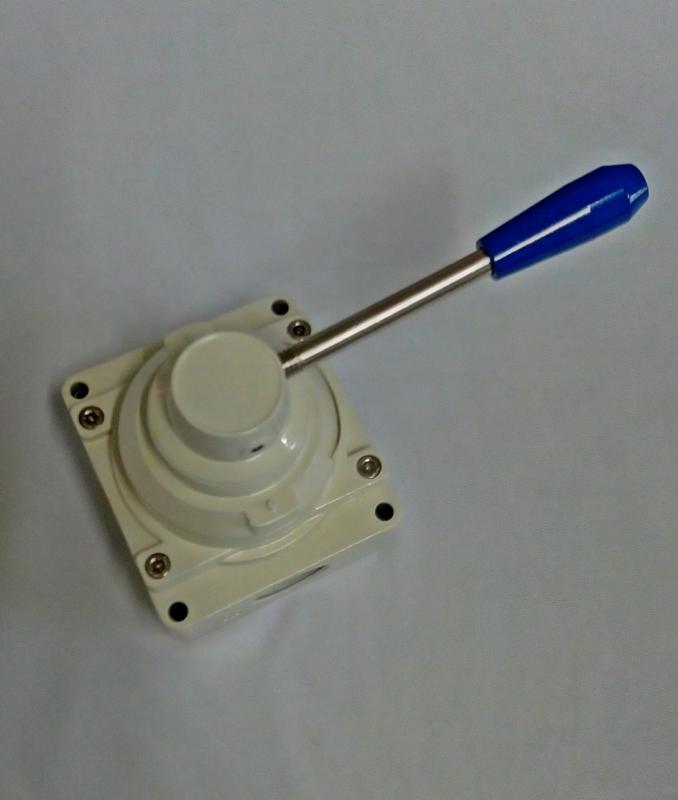

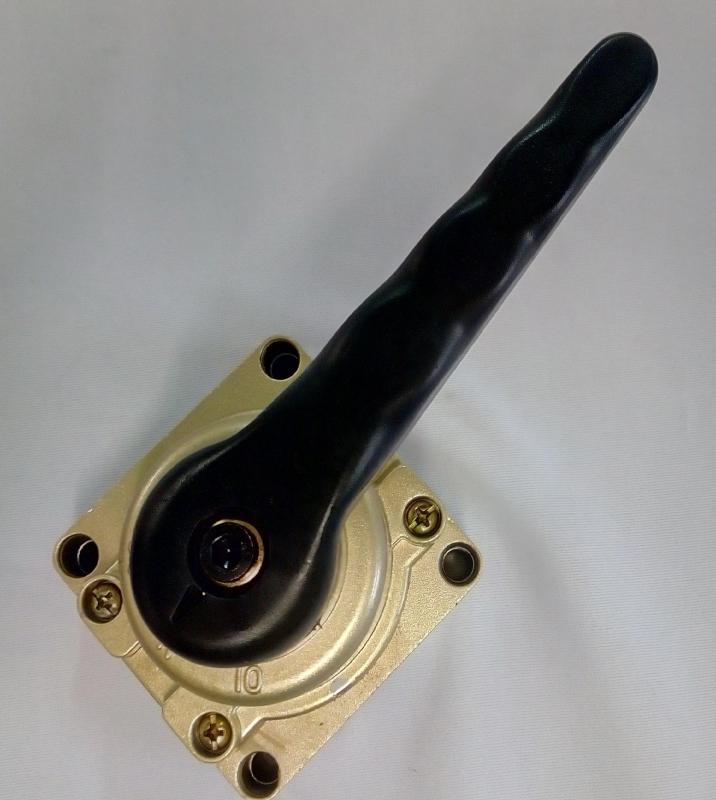

VÁLVULA PNEUMÁTICA ROTATIVA PARA MOTOR PNEUMÁTICO
Um importante elemento dentro do sistema pneumático são as válvulas. Elas estão disponíveis no mercado com diversas finalidades: de bloqueio, solenoides, válvulas para controle de pressão, de fluxo, etc.
A válvula pneumática rotativa , especificamente, pode ser classificada como válvula direcional. Este tipo de válvula bloqueia o fluxo de ar em um sentido, fazendo com o que ar comprimido se direcione para a direção desejada.

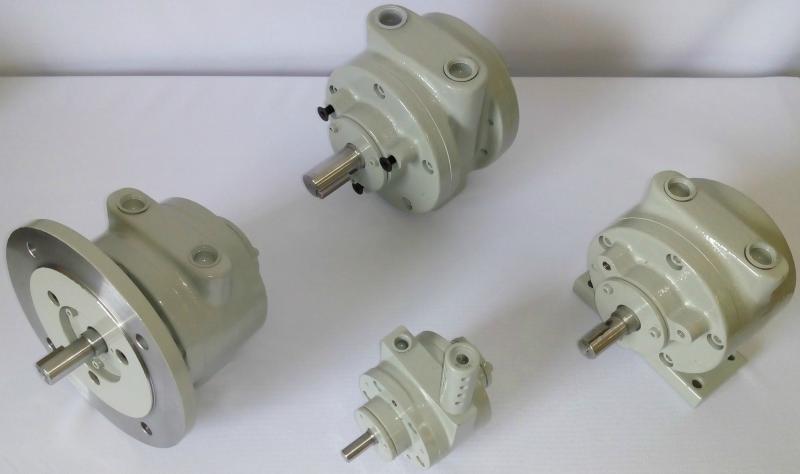

Este direcionamento do fluxo de ar possibilita a reversão do sentido de rotação do eixo do motor pneumático.
VANTAGENS DA UTILIZAÇÃO DA VÁLVULA PNEUMÁTICA ROTATIVA
O direcionamento de fluxo do ar permite que a rotação do motor pneumático seja revertida instantaneamente. Por isso, a válvula pneumática rotativa é fundamental quando o bom resultado da aplicação depende desta característica.
Entre as aplicações que necessitam da reversão instantânea do sentido de rotação, podemos destacar as principais:
- Carrinhos transportadores de carga;
- Mesas giratórias;
- Talhas pneumáticas;
- Esteiras;
- Indústrias de envasamento de produtos.
DIMENSIONAMENTO DA VÁLVULA PNEUMÁTICA ROTATIVA
Fatores que devem ser levados em consideração na especificação da válvula pneumática rotativa :
- Número de vias de passagem do fluxo de ar (válvulas rotativas podem ser 3, 4 ou 5 vias, por exemplo);
- Número de posições: com centro fechado/sem centro fechado;
- Acionamento: mecânico, por força (pedal, botão ou alavanca) ou pneumático;
- Também é fundamental que, ao dimensionar a válvula pneumática rotativa, leve-se em conta o tamanho da bitola do motor pneumático.
O diâmetro da rosca de entrada de ar do motor é um ponto muito importante, pois se a bitola da válvula pneumática rotativa for menor, a vazão de ar que entra dentro da câmara do motor pneumático será insuficiente, o que fará com o que motor perca performance.
Além da válvula pneumática rotativa , é importante que o sistema pneumático também tenha um compressor de capacidade adequada, conjunto lubrifil para tratamento do ar, conectores e mangueiras para alimentação de ar comprimido. Todos estes elementos devem ter roscas de diâmetro compatível com a rosca do motor, para que este atinja o máximo desempenho possível.
Consulte a ARTÉCNI (11) 5514-6384 ou por e-mail para especificação de válvula pneumática rotativa para o seu motor pneumático.
