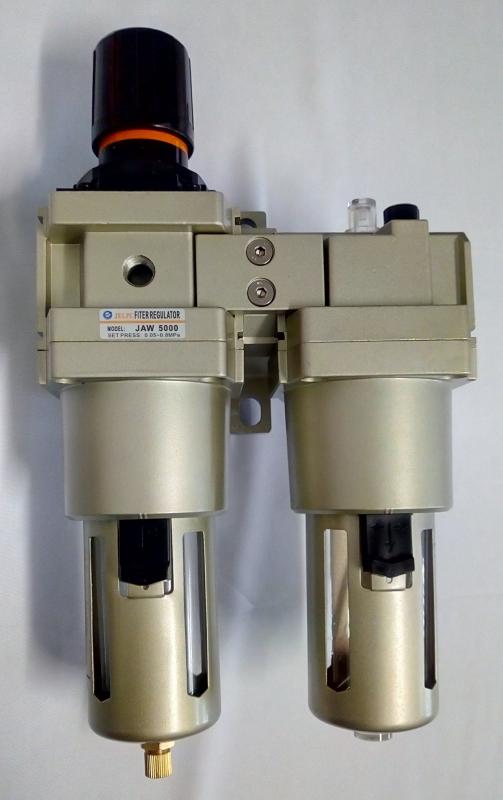

CONJUNTO DE FILTRO DE AR PARA MOTOR PNEUMÁTICO
O filtro de ar comprimido é um elemento imprescindível dentro do sistema pneumático, ou seja, sistemas que são alimentados por ar comprimido. Sua função é barrar partículas de sujeira e água, corpos estranhos ao sistema que podem causar danos aos equipamentos.

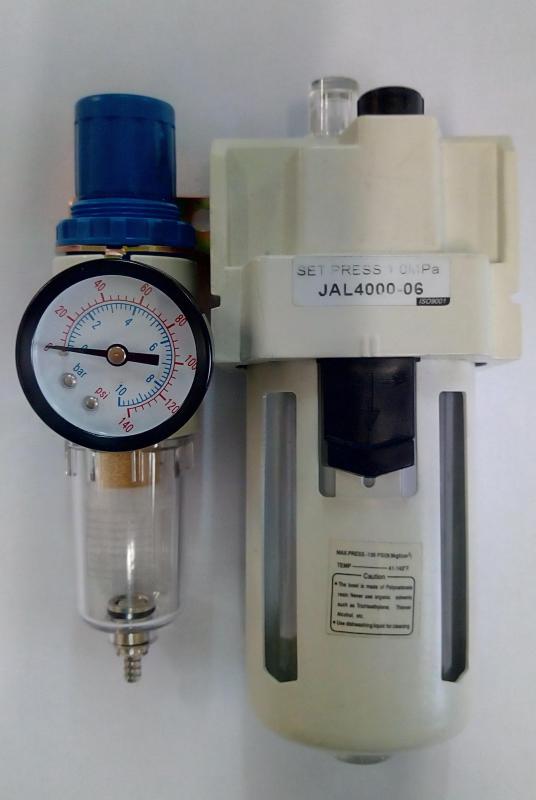

O filtro de ar pode ser adquirido separadamente ou como parte integrante do conjunto de filtro de ar , juntamente com o regulador de pressão e o lubrificador. A segunda opção é mais vantajosa para qualquer instalação, pois além de limpar impurezas do ar, o conjunto de filtro de ar composto de filtro, regular e lubrificador de ar terá tripla função:
- Limpeza e drenagem, regulagem de pressão e lubrificação do ar comprimido.
FUNCIONAMENTO DO CONJUNTO DE FILTRO DE AR
Imaginemos uma peneira de uso doméstico. Há diversas delas no mercado, de diversos diâmetros e espessuras: cada qual tem uma finalidade diferente, e quanto mais fino for o grão a ser peneirado, menor a necessidade da sua textura, ou então, a peneira não cumprirá bem a função de reter as pequenas partículas de sujeira.
Assim funciona o conjunto de filtro de ar :
- A porosidade do filtro deve ficar entre 30 a 70µm e a sujeira, maior que a porosidade do filtro, é barrada por ele. Também recomendamos a limpeza ou troca periódica do elemento filtrante, para não comprometer sua função.
ESPECIFICAÇÃO DO CONJUNTO DE FILTRO DE AR
Ao dimensionar um conjunto de filtro de ar para motor pneumático, é importante observar a bitola da rosca de ar, ou seja, as conexões do conjunto de filtro de ar e do motor precisam ser compatíveis, do mesmo padrão e tamanho.
Exemplo:
- Se a rosca do motor pneumático tem 3/8”BSP, a bitola do conjunto filtro de ar precisa ser idêntica.
Esta observação é muito importante, pois se a bitola do conjunto for menor que a bitola do motor pneumático, a vazão de ar será restringida, o que resultará em perda de potência, torque e rotação do motor pneumático.
Resumindo, a principal recomendação da ARTÉCNI para o uso de conjunto de filtro de ar é a equivalência das bitolas e o volume de vazão de ar comprimido. Estas recomendações devem ser rigorosamente seguidas para um bom desempenho do motor pneumático. Por isso, ao dimensionar um conjunto filtro de ar para seu sistema, é fundamental que o cliente procure uma empresa reconhecida na área da pneumática, para que a especificação seja correta.
Consulte a ARTÉCNI (11) 5514-6384 ou por e-mail para receber a cotação de um conjunto de filtro de ar .
